Poradnik

Odpowiedni pasek napędowy jest kluczowy dla niezawodnej pracy gramofonu, magnetofonu, odtwarzacza CD lub innego urządzenia audio. Na tej stronie znajdziesz prosty przewodnik, jak wybrać, zmierzyć i sprawdzić odpowiedni pasek.

1. Najprostsza metoda – według marki i modelu

Jeśli znasz markę i dokładny model urządzenia, jest to najszybszy i najpewniejszy sposób wyboru odpowiedniego paska.

• Wpisz markę i model w wyszukiwarkę (np. Yamaha YP-B11).
• Wyświetlą się wszystkie dostępne paski i kompatybilne części zamienne.
• Jeśli masz wątpliwości, napisz do nas – chętnie sprawdzimy kompatybilność.

Wskazówka: Zawsze polecamy tę metodę, jeśli masz oznaczenie modelu urządzenia.

2. Mam oryginalny pasek – jak go zmierzyć

Jeśli posiadasz stary lub pęknięty pasek, możesz na jego podstawie określić orientacyjny rozmiar zamiennika.

• Połóż pasek na płaskiej powierzchni. Im dokładniejszy pomiar, tym lepszy wynik.
• Jeżeli pasek jest cały, złóż go na pół i zmierz długość jednej strony. Wynik pomnóż przez dwa i wpisz do kalkulatora jako „obwód”.
• Jeśli pasek jest pęknięty, zmierz jego pełną długość w stanie spoczynkowym i również wpisz jako „obwód”.
• Zmierzoną szerokość i grubość wpisz do kalkulatora (wartości orientacyjne są akceptowalne).
• Na podstawie wyliczonej długości i typu paska (płaski / kwadratowy / okrągły) wybierz najbliższy dostępny rozmiar.

Uwaga: Nowy pasek jest zazwyczaj o kilka procent krótszy niż stary, rozciągnięty pasek, aby zapewnić prawidłowe napięcie.

3. Nie mam oryginalnego paska – pomiar A, B, C

Jeśli pasek całkowicie zaginął, możesz określić potrzebną długość, mierząc mechanizm.

• A – średnica mniejszego koła pasowego (mm)
• B – średnica większego koła pasowego (mm)
• C – odległość między środkami kół pasowych (mm)

Postępowanie:

• Zmierzyć średnice obu kół pasowych (A i B).
• Zmierzyć odległość między ich środkami (C).
• Zmierzyć szerokość toru prowadzenia paska, aby dobrać odpowiednią szerokość.
• Wprowadzić A, B i C do kalkulatora poniżej – otrzymasz orientacyjną rekomendację.

4. Kalkulator pasków online

Po wprowadzeniu wymiarów starego paska lub wartości A, B, C natychmiast otrzymasz orientacyjną rekomendowaną długość nowego paska. Wynik ułatwi wybór odpowiedniego rozmiaru i pozwoli nam rozszerzać bazę kompatybilnych modeli.

Obrázek pro výpočet soukolí

Obrázek pro měření řemínku

5. Nie jesteś pewien, co wybrać?

Chętnie pomożemy w doborze właściwego paska. Napisz do nas. Aby przyspieszyć analizę, prześlij nam:

• markę i model urządzenia,
• zdjęcie mechanizmu lub starego paska (jeśli dostępne),
• opis problemu lub dodatkowe informacje.

Na podstawie tych danych zaproponujemy najlepsze rozwiązanie.

6. Znajdź pasek według rodzaju urządzenia

Jeśli nie chcesz mierzyć, możesz przejść bezpośrednio do kategorii i wybrać pasek według typu sprzętu:

• Paski – kategoria główna
• Paski do gramofonów
• Paski do magnetofonów
• Paski do odtwarzaczy CD
• Paski do magnetowidów

7. Dlaczego FixPhono?

• Specjaliści w dziedzinie pasków i części zamiennych do sprzętu audio.
• Wysokiej jakości materiały i sprawdzone zamienniki.
• Profesjonalne doradztwo i indywidualne podejście.
• Ciągle rozwijana oferta i baza kompatybilnych modeli.

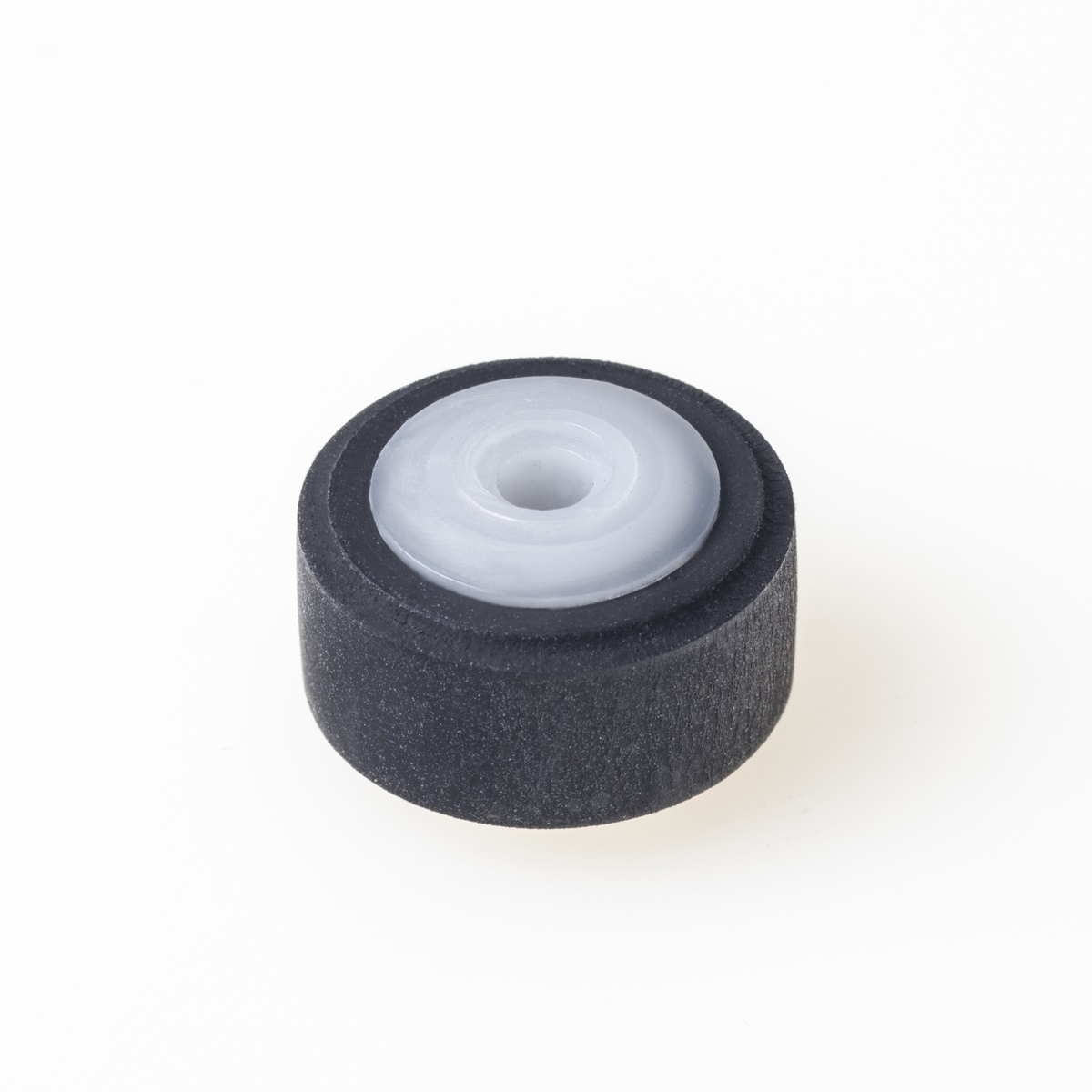

Rolka dociskowa (pinch roller) jest jednym z najważniejszych elementów mechanicznych magnetofonów i odtwarzaczy kasetowych. Jest to gumowe kółko, które dociska taśmę do metalowego wałka (capstan) i zapewnia stabilny przesuw taśmy przez głowice. Jeśli rolka jest stwardniała, zabrudzona lub zdeformowana, może to powodować wahania prędkości, pogorszenie jakości dźwięku, a nawet uszkodzenie taśmy.

Czym jest rolka dociskowa i jaka jest jej funkcja

Rolka dociskowa współpracuje z wałkiem capstan. Capstan odpowiada za prędkość przesuwu taśmy, natomiast rolka dociska ją tak, aby nie dochodziło do poślizgu. Prawidłowo działająca rolka dociskowa jest niezbędna dla:

• stabilnej prędkości odtwarzania (niższy wow & flutter),
• równomiernego kontaktu taśmy z głowicami,
• płynnej pracy mechanizmu transportu,
• ochrony taśmy przed marszczeniem i uszkodzeniem.

Jak rozpoznać zużytą rolkę dociskową

Guma starzeje się nawet bez użytkowania. W starszych urządzeniach wymiana rolki dociskowej jest częstą i bardzo skuteczną czynnością serwisową. Typowe objawy to:

• wahania prędkości i „pływanie” tonu,
• skręcanie się taśmy, jej marszczenie lub „żucie” przez mechanizm,
• twarda, błyszcząca, popękana lub lepka powierzchnia rolki,
• deformacja (owalny kształt) lub nierówne obracanie się.

Jak dobrać odpowiednią rolkę dociskową

Najczęstszym błędem jest wybór rolki „podobnej”. Wymiary oraz właściwości muszą dokładnie odpowiadać oryginałowi. Przy doborze należy sprawdzić:

• Średnicę zewnętrzną – wpływa na docisk taśmy i prędkość przesuwu,
• Szerokość – istotna dla stabilnego prowadzenia taśmy,
• Szerokość tulei – dla prawidłowego osadzenia w uchwycie rolki,
• Średnicę otworu wewnętrznego – musi dokładnie pasować do osi.

Zalecenie: zmierz oryginalną rolkę suwmiarką (średnicę, szerokość i otwór) i porównaj wartości z parametrami części zamiennej.

Jak wymienić rolkę dociskową krok po kroku

Będziesz potrzebować:

• nowej rolki dociskowej,
• pęsety lub małych szczypiec,
• alkoholu izopropylowego (IPA) oraz patyczków kosmetycznych.

1. Odłącz urządzenie od zasilania i przygotuj czyste miejsce pracy.
2. Zdejmij obudowę (górną lub dolną, w zależności od modelu).
3. Zlokalizuj rolkę dociskową w mechanizmie transportu, w pobliżu capstanu.
4. Zdejmij klips zabezpieczający trzymający rolkę na osi (uwaga – może odskoczyć).
5. Usuń starą rolkę i zapamiętaj kolejność ewentualnych podkładek.
6. Wyczyść oś i capstan alkoholem IPA, usuwając osady.
7. Zamontuj nową rolkę i sprawdź, czy obraca się swobodnie i równomiernie.
8. Załóż klips i podkładki w oryginalnej kolejności.
9. Ręcznie obróć mechanizm i sprawdź prawidłowe przyleganie do capstanu.
10. Przetestuj odtwarzanie i upewnij się, że taśma biegnie prosto i nie marszczy się.

Ważne: Nigdy nie smaruj rolki dociskowej ani capstanu. Powierzchnie muszą pozostać czyste i suche – w przeciwnym razie grozi to poślizgiem taśmy i zabrudzeniem toru taśmy. Jeśli nie masz pewności co do procedury, lepiej zlecić wymianę profesjonalnemu serwisowi. Wykonujemy kompleksowe renowacje magnetofonów kasetowych i walkmanów w naszym profesjonalnym serwisie audiotechniki.

Najczęstsze błędy podczas wymiany

• zastosowanie uniwersalnej rolki bez dokładnych wymiarów,
• dotykanie gumowej powierzchni tłustymi palcami,
• nieprawidłowe założenie klipsa lub zamiana podkładek,
• próby „odświeżania” starej rolki środkami chemicznymi,
• niedokładne czyszczenie capstanu i toru taśmy.

Zalecenie

Prawidłowo dobrana, wysokiej jakości rolka dociskowa znacząco poprawia stabilność przesuwu taśmy, zmniejsza wahania prędkości i chroni kasety. Jeśli masz wątpliwości co do wymiarów lub sposobu wymiany, warto sprawdzić parametry rolki dla konkretnego modelu urządzenia.

Należy pamiętać, że długo zaniedbane urządzenia są często kilkudziesięcioletnie. Sama wymiana rolki dociskowej lub pasków napędowych nie zawsze zapewnia niezawodne działanie. W takich przypadkach zalecana jest profesjonalna renowacja zarówno mechaniczna, jak i elektroniczna, a następnie regularna konserwacja.

Chętnie pomożemy w naszym profesjonalnym serwisie audiotechniki.

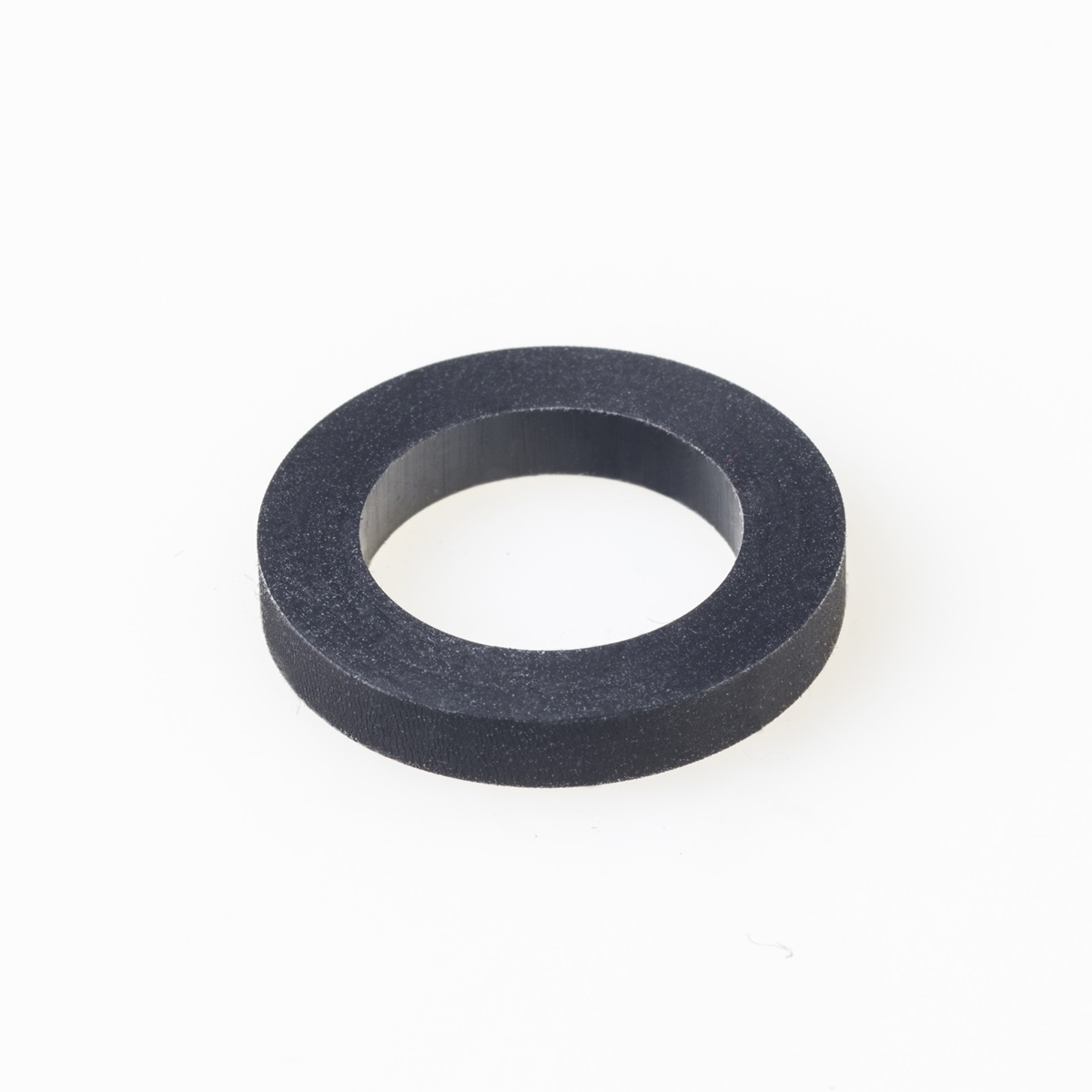

Wybór odpowiedniego kółka pośredniego jest jednym z najczęstszych zagadnień podczas napraw i konserwacji magnetofonów, odtwarzaczy kasetowych oraz mechanizmów gramofonowych. Kółko pośrednie jest precyzyjnym elementem mechanicznym, a jego właściwy dobór ma kluczowy wpływ na funkcjonowanie, stabilność pracy oraz żywotność całego urządzenia.

Niniejszy poradnik przeprowadzi Cię krok po kroku przez proces wyboru odpowiedniego kółka pośredniego oraz wskaże najczęstsze błędy, których warto unikać.

Krok 1: Określ typ kółka pośredniego

Na początku należy ustalić, jaki typ kółka pośredniego jest stosowany w Twoim urządzeniu. W praktyce spotyka się dwa warianty:

• Idler wheel – kompletne kółko pośrednie z centralną tuleją
• Idler tire – sama gumowa obręcz bez tulei

Decydująca jest konstrukcja oryginalnego elementu. Jeśli kółko pośrednie posiada stałą centralną tuleję, jest to idler wheel. Jeśli wymieniana jest wyłącznie guma, mamy do czynienia z idler tire.

Krok 2: Zmierz oryginalne kółko pośrednie

Prawidłowy wybór jest możliwy wyłącznie na podstawie dokładnych pomiarów. Zalecamy użycie suwmiarki.

• średnica zewnętrzna kółka pośredniego (łącznie z gumą)
• szerokość gumowej powierzchni roboczej
• średnica wewnętrzna otworu lub tulei

Nawet odchylenie rzędu kilku dziesiątych milimetra może prowadzić do nieprawidłowej pracy, poślizgu lub niestabilnego działania.

Krok 3: Sprawdź kompatybilność z konkretnym modelem

Jeśli dostępna jest instrukcja serwisowa, zawsze należy zweryfikować wymiary oraz konstrukcję kółka pośredniego dla konkretnego modelu urządzenia. Różne modele tej samej marki mogą wykorzystywać odmienne rozwiązania konstrukcyjne.

Krok 4: Unikaj rozwiązań uniwersalnych

Stosowanie „podobnego” kółka pośredniego, modyfikowanie wymiarów lub chemiczna regeneracja starej gumy zazwyczaj nie prowadzą do dobrego efektu długoterminowego. Takie działania mogą powodować dodatkowe uszkodzenia mechanizmu.

Najczęstsze błędy przy wyborze kółka pośredniego

• wybór wyłącznie na podstawie zdjęcia – zdjęcia mają charakter poglądowy
• brak pomiaru oryginalnego elementu
• wybór podobnego typu zamiast dokładnego modelu urządzenia
