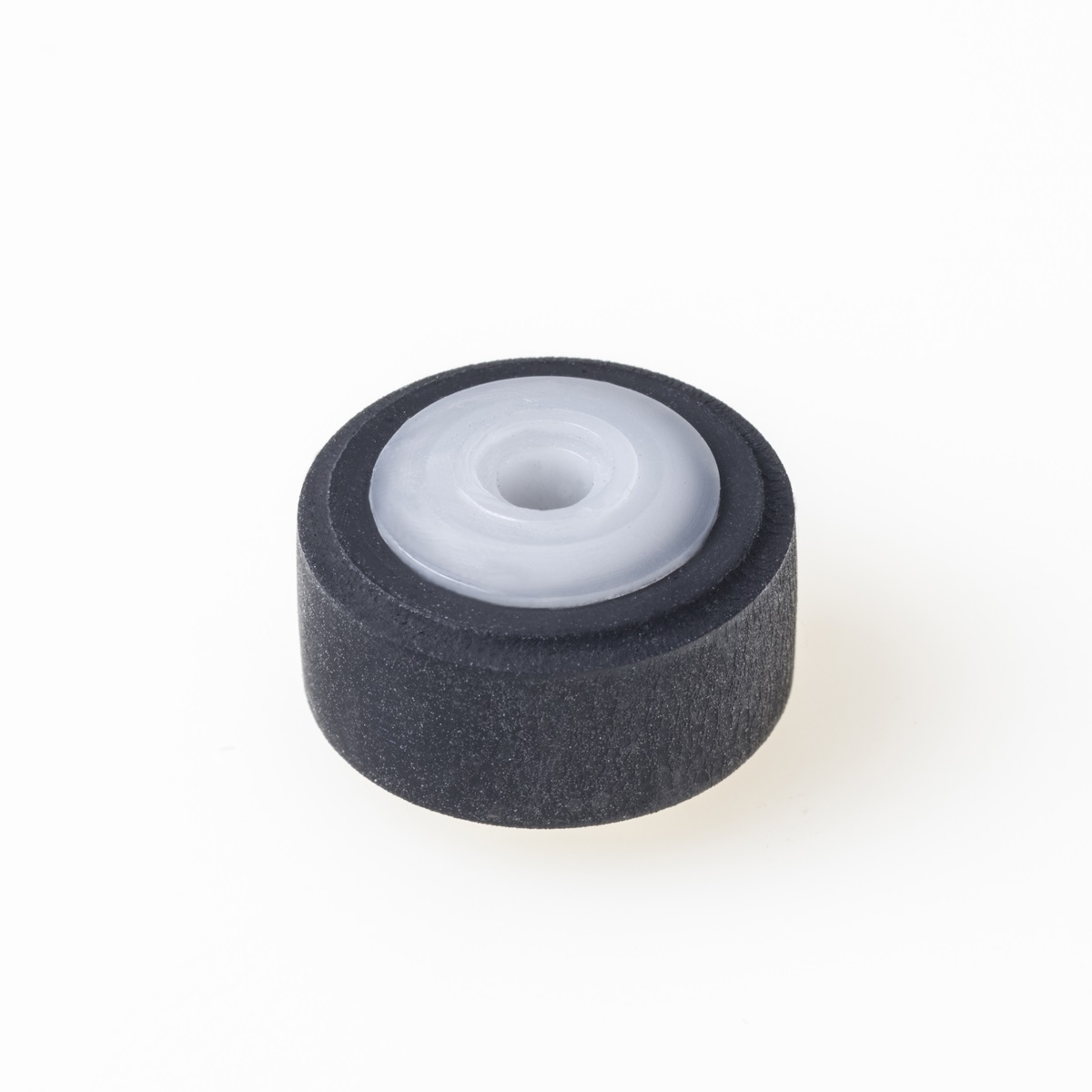

Die Andruckrolle (Pinch Roller) gehört zu den wichtigsten mechanischen Bauteilen von Magnetbandgeräten und Kassettenspielern. Es handelt sich um ein Gummirad, das das Band gegen die metallische Welle (Capstan) presst und so einen stabilen Bandtransport über die Tonköpfe gewährleistet. Ist die Andruckrolle verhärtet, verschmutzt oder verformt, äußert sich dies durch Geschwindigkeitsschwankungen, eine Verschlechterung der Klangqualität oder sogar durch Beschädigungen des Bandes.

Was ist eine Andruckrolle und welche Funktion hat sie

Die Andruckrolle arbeitet im Zusammenspiel mit der Capstan-Welle. Der Capstan bestimmt die Bandgeschwindigkeit, während die Andruckrolle das Band so anpresst, dass es nicht durchrutscht. Eine korrekt funktionierende Andruckrolle ist entscheidend für:

• eine stabile Wiedergabegeschwindigkeit (geringeres Wow & Flutter),
• einen gleichmäßigen Kontakt des Bandes mit den Tonköpfen,
• einen ruhigen und gleichmäßigen Bandlauf,
• den Schutz des Bandes vor Knicken und Beschädigungen.

Woran erkennt man eine verschlissene Andruckrolle

Gummi altert auch ohne Nutzung. Bei älteren Geräten ist der Austausch der Andruckrolle eine häufige und äußerst wirkungsvolle Wartungsmaßnahme. Typische Anzeichen sind:

• Geschwindigkeitsschwankungen und hörbares „Schwimmen“ der Tonhöhe,
• Verdrehen, Knittern oder „Fressen“ des Bandes im Gerät,
• eine harte, glänzende, rissige oder klebrige Oberfläche der Rolle,
• Verformungen (ovale Form) oder ungleichmäßige Rotation.

Wie wählt man die richtige Andruckrolle aus

Der häufigste Fehler ist die Auswahl einer nur „ähnlichen“ Andruckrolle. Abmessungen und Eigenschaften müssen exakt dem Original entsprechen. Achten Sie bei der Auswahl auf:

• Außendurchmesser – beeinflusst Bandandruck und Transportgeschwindigkeit,
• Breite – wichtig für eine stabile Bandführung,
• Breite der Buchse – für den korrekten Sitz in der Rollenhalterung,
• Durchmesser der Innenbohrung – muss exakt auf den Zapfen bzw. die Welle passen.

Empfehlung: Messen Sie die originale Andruckrolle mit einem Messschieber (Durchmesser, Breite und Bohrung) und vergleichen Sie die Werte mit den technischen Daten des Ersatzteils.

Andruckrolle Schritt für Schritt austauschen

Benötigtes Werkzeug:

• eine neue Andruckrolle,
• Pinzette oder kleine Zange,
• Isopropylalkohol (IPA) und Wattestäbchen.

1. Trennen Sie das Gerät vom Stromnetz und bereiten Sie einen sauberen Arbeitsplatz vor.
2. Entfernen Sie die Gehäuseabdeckung (je nach Modell oben oder unten).
3. Suchen Sie die Andruckrolle im Bandlaufmechanismus in der Nähe des Capstans.
4. Entfernen Sie die Sicherungsklammer, die die Rolle auf der Achse hält (Vorsicht, sie kann wegspringen).
5. Nehmen Sie die alte Rolle ab und merken Sie sich die Reihenfolge eventueller Unterlegscheiben.
6. Reinigen Sie Zapfen und Capstan mit IPA, um Ablagerungen zu entfernen.
7. Montieren Sie die neue Andruckrolle und prüfen Sie, ob sie sich frei und gleichmäßig dreht.
8. Setzen Sie die Sicherungsklammer sowie die Unterlegscheiben wieder in der ursprünglichen Reihenfolge ein.
9. Drehen Sie den Mechanismus von Hand und prüfen Sie, ob die Rolle gleichmäßig am Capstan anliegt.
10. Testen Sie die Wiedergabe und kontrollieren Sie, ob das Band gerade läuft und nicht geknickt wird.

Wichtig: Schmieren Sie die Andruckrolle oder den Capstan niemals. Die Oberflächen müssen sauber und trocken bleiben, da sonst Bandrutschen und Verschmutzungen der Bandführung auftreten können. Wenn Sie sich beim Austausch unsicher sind, überlassen Sie die Arbeit lieber einem Fachbetrieb. Wir führen komplette Überholungen von Kassettengeräten und Walkman-Playern in unserem Audiotechnik-Service durch.

Häufige Fehler beim Austausch

• Verwendung einer universellen Andruckrolle ohne exakte Maßangaben,
• Berühren der Gummioberfläche mit fettigen Fingern,
• falsch montierte Sicherungsklammern oder vertauschte Unterlegscheiben,
• der Versuch, eine alte Andruckrolle chemisch „aufzufrischen“,
• unzureichende Reinigung der Capstan-Welle und des Bandlaufs.

Empfehlung

Eine korrekt ausgewählte und hochwertige Andruckrolle verbessert die Stabilität des Bandtransports erheblich, reduziert Geschwindigkeitsschwankungen und schützt Ihre Kassetten. Wenn Sie sich bei den Abmessungen oder beim Austausch unsicher sind, empfiehlt es sich, die Parameter der Andruckrolle anhand des konkreten Gerätemodells zu überprüfen.

Beachten Sie, dass viele lange Zeit nicht gewartete Geräte mehrere Jahrzehnte alt sind. Der alleinige Austausch der Andruckrolle oder der Antriebsriemen führt nicht immer zu einem zuverlässigen Betrieb. In solchen Fällen ist eine professionelle Überholung sowohl der Mechanik als auch der Elektronik ratsam, gefolgt von regelmäßiger Wartung.

Gerne helfen wir Ihnen dabei in unserem professionellen Audiotechnik-Service.

Die Auswahl des richtigen Reibrads gehört zu den häufigsten Fragen bei der Reparatur und Wartung von Tonbandgeräten, Kassettenspielern und Plattenspielermechaniken. Das Reibrad ist ein präzises mechanisches Bauteil, und seine korrekte Auswahl hat einen entscheidenden Einfluss auf die Funktion, die Laufruhe und die Lebensdauer des gesamten Geräts.

Diese Anleitung führt Sie Schritt für Schritt durch die Auswahl des richtigen Reibrads und weist auf die häufigsten Fehler hin, die vermieden werden sollten.

Schritt 1: Den Typ des Reibrads bestimmen

Zunächst muss festgestellt werden, welchen Typ von Reibrad Ihr Gerät verwendet. In der Praxis begegnen Ihnen zwei Varianten:

• Idler wheel – komplettes Reibrad mit festem Mittelbuchse
• Idler tire – nur der Gummiring ohne Buchse

Entscheidend ist die Konstruktion des Originalteils. Verfügt das Reibrad über eine feste Mittelbuchse, handelt es sich um ein Idler Wheel. Wird lediglich der Gummi ersetzt, handelt es sich um einen Idler Tire.

Schritt 2: Das originale Reibrad messen

Eine korrekte Auswahl ist nur auf Basis exakter Maße möglich. Wir empfehlen die Verwendung eines Messschiebers.

• Außendurchmesser des Reibrads (inklusive Gummi)
• Breite der Gummilauffläche
• Innendurchmesser der Bohrung oder Buchse

Schon Abweichungen im Zehntelmillimeterbereich können zu Fehlfunktionen, Schlupf oder einem instabilen Lauf führen.

Schritt 3: Kompatibilität mit dem konkreten Modell prüfen

Falls ein Servicehandbuch verfügbar ist, sollten die Abmessungen und die Ausführung des Reibrads immer anhand des konkreten Gerätemodells überprüft werden. Unterschiedliche Modelle eines Herstellers können verschiedene Konstruktionen verwenden.

Schritt 4: Universallösungen vermeiden

Die Verwendung eines „ähnlichen“ Reibrads, Maßanpassungen oder eine chemische Regeneration des alten Gummis führen in der Regel nicht zu einem dauerhaft guten Ergebnis. Solche Vorgehensweisen können weitere Schäden an der Mechanik verursachen.

Häufige Fehler bei der Auswahl eines Reibrads

• Auswahl ausschließlich anhand von Fotos – Fotos dienen nur zur Illustration
• kein Vermessen des Originalteils
• Auswahl eines ähnlichen Typs statt des exakten Gerätemodells

Empfehlung

Ein korrekt ausgewähltes Reibrad verbessert die Funktion des Transports, die Laufruhe und die Wiedergabesicherheit erheblich. Wenn Sie sich bei der Auswahl unsicher sind, empfehlen wir, die Kompatibilität des Teils vorab zu prüfen oder Ihre Auswahl vor der Bestellung mit unserem Kundensupport zu besprechen.
