Správný řemínek je zásadní pro spolehlivý chod gramofonu, kazetového přehrávače, CD přehrávače nebo jiného audio zařízení. Na této stránce najdete jednoduchý návod, jak řemínek vybrat, změřit a ověřit jeho vhodnost. Pro měření používejte pokud možno kvalitní měřidla, šuplery, provázek apod. pro dosažení co nejlepšího výsledku.

1. Nejjednodušší cesta – podle značky a modelu

Pokud znáte značku a přesný model zařízení, je to nejrychlejší a nejjistější způsob výběru.

• Zadejte značku a model do vyhledávání (např. Yamaha YP-B11).
• Zobrazí se všechny dostupné řemínky a další kompatibilní náhradní díly.
• Pokud si nejste jistí, napište nám – rádi ověříme kompatibilitu.

Tip: Tuto cestu doporučujeme vždy, pokud máte typové označení přístroje k dispozici a neleznete jej v naší nabídce.

2. Mám původní řemínek – jak ho změřit

Pokud máte starý nebo prasklý řemínek, lze podle něj orientačně určit správnou náhradu.

• Položte řemínek na rovnou plochu. Čím přesnější měření, tím přesnější výsledek.
• Pokud je řemínek vcelku, přeložte jej na polovinu a změřte délku jedné strany. Výsledek vynásobte dvěma a hodnotu vložte do kalkulačky jako „obvod“.
• Pokud je přetržený, změřte celou délku v klidu (bez natahování) a výsledek zadejte do kalkulačky jako „obvod“.

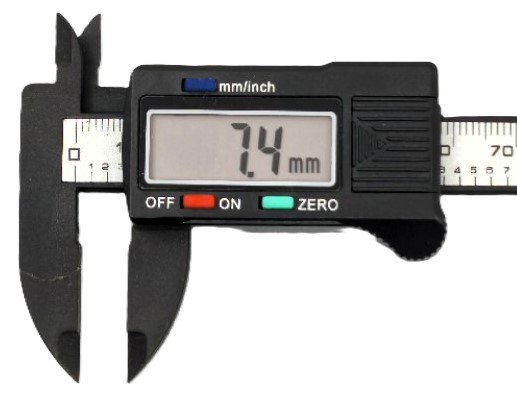

• Šířku a tloušťku změřte posuvkou nebo pravítkem  a zadejte je do kalkulačky.
• Podle vypočítané délky a typu řemínku (plochý / čtvercový / kulatý) následně vyberte nejbližší dostupný rozměr.

Poznámka: Nový řemínek bývá obvykle o několik procent kratší než starý vytahaný, aby zajistil správné napnutí. To jsme již zohlednili v naší kalkulačce v rámci nejběžnějšího opotřebení. Pokud je řemínek vizuelně velmi vytahaný o více jak např. 15mm nebo je již guma nestabilní, použijte raději kalkulačky pro výpočet soukolí nebo zohledněte při výběru rozměru.

3. Nemám původní řemínek – měření A, B, C

Pokud řemínek chybí úplně, můžete zjistit potřebnou délku měřením mechaniky.

• A – průměr menší kladky (v mm)
• B – průměr větší kladky (v mm)
• C – vzdálenost mezi středy kladek (v mm)

Postup:

• Změřte průměr menší a větší kladky (A a B).
• Změřte vzdálenost C mezi středy obou kladek.
• Změřte šířku řemenice nebo dráhu kladky, aby bylo možné určit i vhodnou šířku řemínku.
• Zadejte A, B a C do kalkulačky níže a ta vypočítá orientační doporučení.

Poznámka: Šiřku i průměr řemenice, tedy laicky " to co pohání řemínek " měřte nejlépe šuplerou v zářezu nikoliv na vrchním bodě.

4. Online kalkulačka řemínků

Po zadání rozměrů starého řemínku nebo hodnot A, B, C získáte okamžitě orientační doporučenou délku nového řemínku. Výpočet vám pomůže vybrat správnou velikost a zároveň nám umožní rozšiřovat databázi modelů a kompatibilních dílů.

Obrázek pro výpočet soukolí

Obrázek pro měření řemínku

5. Co když si nejsem jistý?

Rádi vám pomůžeme s přesným výběrem. Napiště nám. Pro urychlení doporučujeme zaslat:

• značku a model zařízení,
• fotografii
• popis problému nebo další informace.

Na základě těchto údajů se vám doporučíme nejvhodnější variantu.

6. Najděte řemínek podle typu zařízení

Pokud nechcete měřit, můžete přejít přímo do kategorií a vybrat řemínek podle typu zařízení:

• Řemínky – hlavní kategorie
• Řemínky pro gramofony
• Řemínky pro magnetofony
• Řemínky pro CD přehrávače
• Řemínky pro videorekordéry
• Řemínky podle servisního čísla

7. Proč FixPhono?

• Specializace na řemínky a náhradní díly pro audiotechniku.
• Zajištujeme profesionální  servis  techniky v Praze
• 20 let zkušeností
• Kvalitní materiály a ověřené náhrady originálních dílů.
• Odborné poradenství a individuální přístup.
• Neustále rozšiřovaný sortiment a databáze kompatibilních modelů.
• Zasíláme do celého světa

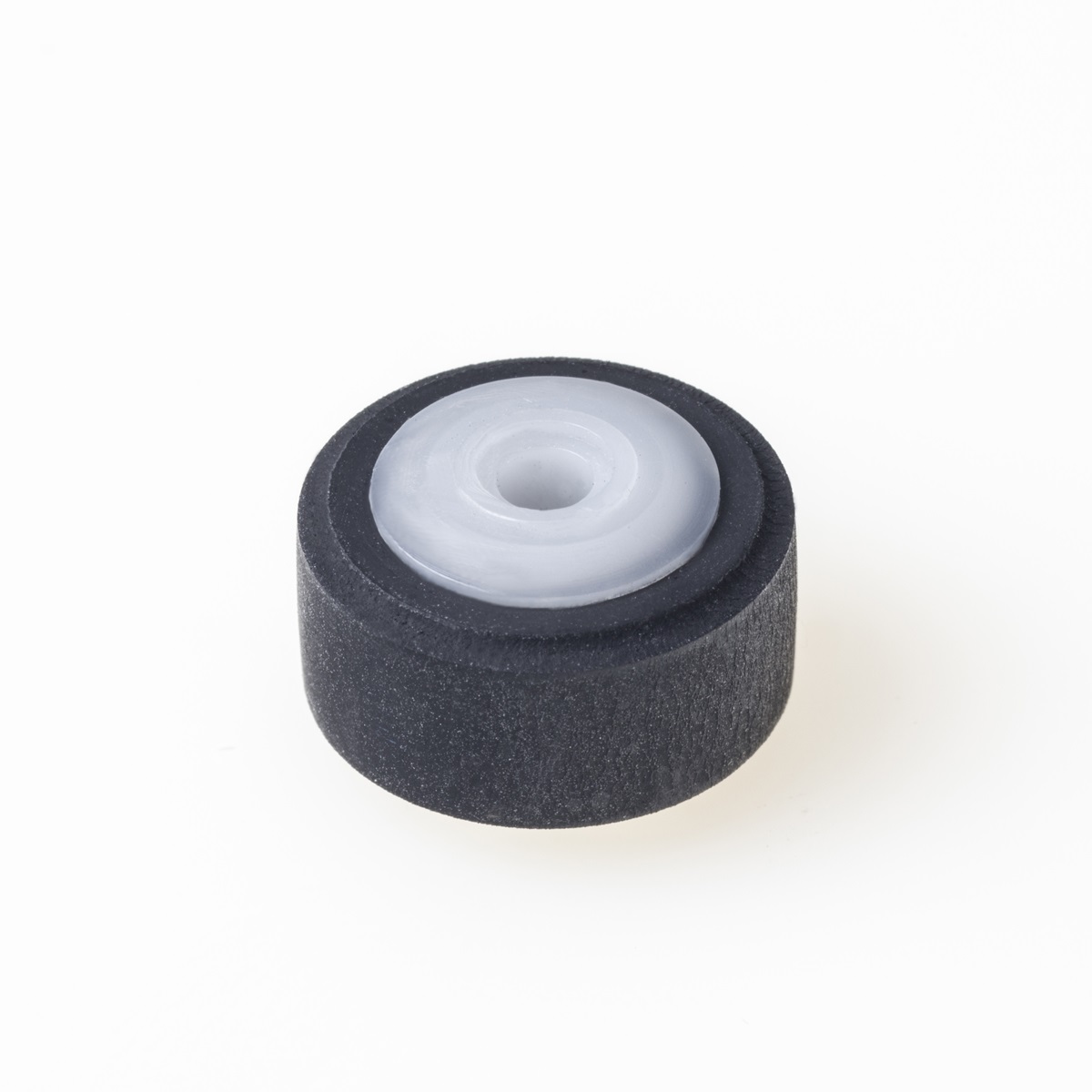

Přítlačná kladka (pinch roller) patří mezi nejdůležitější mechanické díly magnetofonů a kazetových přehrávačů. Je to gumové kolečko, které přitlačuje pásku ke kovové hřídeli (capstan) a tím zajišťuje stabilní posuv pásky přes hlavy. Pokud je kladka ztvrdlá, znečištěná nebo deformovaná, projeví se to kolísáním rychlosti, zhoršením zvuku nebo dokonce poškozením pásky.

Co je přítlačná kladka a jakou má funkci

Přítlačná kladka pracuje v páru s hřídelí setrvačníku. Setrvačník určuje rychlost posuvu a kladka pásku přitlačuje tak, aby neprokluzovala. Správně fungující kladka je důležitá pro:

• stabilní rychlost přehrávání (nižší wow & flutter),
• rovnoměrný kontakt pásky s hlavami,
• plynulý chod transportu,
• ochranu pásky před mačkáním a poškozením.

Jak poznat, že je kladka opotřebená

Pryž stárne i bez používání. U starších přístrojů je výměna přítlačné kladky častým a velmi účinným servisem. Typické příznaky:

• kolísání rychlosti a „plavání“ tónu,
• páska se stáčí, mačká nebo přístroj kazetu „žvýká“,
• kladka je tvrdá, lesklá, popraskaná nebo lepkavá,
• deformace (oválný tvar) nebo neplynulé otáčení.

Jak vybrat správnou přítlačnou kladku

Nejčastější chyba je výběr „podobné“ kladky. Rozměry i vlastnosti musí odpovídat originálu. Při výběru zkontrolujte:

• Vnější průměr – může ovlivnit posuv a přítlak pásky,
• Šířku – důležitá pro stabilní vedení pásky
• Šířku pouzdra– pro perfektní usazení do držáku kladky
• Průměr vnitřního otvoru – musí přesně pasovat na čep/hřídel,

Doporučení: změřte původní kladku posuvným měřítkem  (průměr, šířku a otvor) a porovnejte s parametry náhradního dílu.

Jak vyměnit přítlačnou kladku krok za krokem

Co budete potřebovat:

• novou přítlačnou kladku,
• pinzetu nebo malé kleště,
• izopropylalkohol (IPA) a vatové tyčinky.

1. Odpojte přístroj od elektřiny a připravte si čisté pracovní místo.
2. Sejměte kryt (podle modelu horní nebo spodní).
3. Najděte kladku v páskovém mechanismu (u capstanu).
4. Sejměte pojistku/klips držící kladku na čepu (pozor, může „odskočit“).
5. Vyjměte starou kladku a poznamenejte si pořadí podložek, pokud tam jsou.
6. Vyčistěte čep a capstan IPA (odstranění nánosů výrazně pomáhá stabilitě chodu).
7. Nasaďte novou kladku a ověřte, že se volně a plynule otáčí.
8. Vraťte pojistku a případné podložky do původního pořadí.
9. Ručně protočte mechanismus a zkontrolujte, že kladka dosedá rovně na capstan.
10. Otestujte přehrávání (poslech + kontrola, zda páska neběží šikmo a nemačká se).

Důležité: Přítlačnou kladku ani capstan nikdy nemažte. Povrchy musí být suché a čisté, jinak hrozí prokluz pásky a znečištění dráhy pásku. Pokud si nejste jistí postupem, raději přenechejte výměnu profesionálnímu servisu. Provádíme kompletní repase kazetových přehrávačů a walkmanů v našem servisu audiotechniky.

Nejčastější chyby při výměně

• výběr univerzální kladky bez přesných rozměrů,
• osahání gumy mastnými prsty,
• špatně nasazený klips/pojistka nebo zaměněné podložky,
• snaha „oživit“ starou kladku chemikáliemi místo výměny,
• nedostatečné vyčištění hřídele setrvačníku a okolí páskové dráhy.

Doporučení

Správně zvolená a kvalitní přítlačná kladka výrazně zlepší stabilitu posuvu pásky, sníží kolísání rychlosti a ochrání vaše kazety. Pokud si nejste jistí výběrem rozměrů nebo postupem výměny, vyplatí se nejdříve ověřit parametry kladky podle konkrétního modelu přístroje.

Je nutné mít na paměti, že dlouhodobě zanedbané a neservisované přístroje jsou zpravidla několik desítek let staré a pouhá výměna přítlačné kladky nebo řemínků nemusí vést k dobrému provoznímu výsledku ani spolehlivosti přístroje. Takové přístroje je vhodné profesionálně repasovat jak na mechanické, tak i na elektrické úrovni a následně je pravidelně servisovat.

Rádi vám s tím pomůžeme v našem profesionálním servisu audiotechniky.

Ve Fixphono se specializujeme na odborný servis a repase audiotechniky – zejména gramofonů, kazetových přehrávačů, walkmanů a vybrané hi-fi elektroniky. Opíráme se o více než 20 let profesionálních zkušeností v oboru audio techniky, během nichž jsme servisovali široké spektrum přístrojů od běžné spotřební techniky až po sběratelsky a historicky cenné modely. U starších přístrojů je běžné stárnutí mechanických i elektrických částí, proto klademe důraz na pečlivou diagnostiku, správnou volbu dílů a přesné seřízení tak, aby byl výsledek dlouhodobě spolehlivý a zvukově kvalitní.

Na co se zaměřujeme

• Gramofony – opravy mechaniky, seřízení, řešení nestability a závad posuvu
• Kazetové přehrávače a rekordéry – kompletní repase transportu (řemeny, kladky, idlery), čištění a seřízení
• Walkmany – repase mechaniky a řešení typických závad malých přenosných přehrávačů
• Hi-fi zesilovače – opravy, repase, vyčištění kontaktů a kontrola funkčních parametrů

Jak probíhá servisní zakázka

1. Přijetí a konzultace – společně upřesníme závadu, očekávání a vhodnost opravy.
2. Diagnostika – ověříme stav přístroje, rozsah nutných prací a dostupnost dílů.
3. Návrh řešení a rozpočtu – po zjištění stavu navrhneme postup (oprava vs. repase) a cenu k odsouhlasení.
4. Oprava / repase – realizujeme domluvený rozsah prací, včetně čištění, seřízení a kontrolních měření.
5. Výstupní kontrola – test funkce a stability chodu, ověření výsledku.

Proč pouze dílčí oprava často nestačí?

U dlouhodobě neservisovaných přístrojů (často desítky let starých) bývá problém komplexní: ztvrdlé gumové díly, zanesená pásková dráha, opotřebené kontakty, vyschlé mazivo, nepřesnosti v mechanice a většinou i elektrické závady. Proto u řady zařízení provádíme pouze kompletní repasi – mechanickou i elektrickou – a následnou pravidelnou údržbu.Pouze takový způsob zajištuje smyluplnost servisu pro zákazníka i pro nás a bezproblémový chod přístroje. Záleží nám totiž také na tom, aby čas a naše životy vložené do často časově náročných oprav dávali smysl.

Externí specializované služby (Phono.cz)

Pokud hledáte detailní informace ke konkrétním typům servisů, zde jsou přímé odkazy na naše detašované pracoviště a kamenný obchod v Praze – Phono.cz :

• Opravy gramofonů
• Opravy a repase zesilovačů, kazetových přehrávačů a walkmanů

Kontakt a domluva servisu

Chcete opravit nebo repasovat přístroj? Obraťte se přímo e-mailem na servis@phono.cz nebo navštivte Phono.cz .

Výběr správného mezikola patří mezi nejčastější otázky při opravách a údržbě magnetofonů, kazetových přehrávačů a gramofonových mechanismů. Mezikolo je přesný mechanický díl a jeho správná volba má zásadní vliv na funkčnost, stabilitu chodu i životnost celého přístroje.

Tento návod vás krok za krokem provede výběrem správného mezikola a upozorní na nejčastější chyby, kterým je vhodné se vyhnout.

Krok 1: Určete typ mezikola

Nejprve je nutné zjistit, jaký typ mezikola váš přístroj používá. V praxi se setkáte se dvěma variantami:

• Idler wheel – kompletní mezikolo se středovým pouzdrem
• Idler tire – pouze gumová obruč bez pouzdra

Rozhodující je konstrukce původního dílu. Pokud má mezikolo pevné středové pouzdro, jedná se o idler wheel. Pokud se mění pouze guma, jde o idler tire.

Krok 2: Změřte původní mezikolo

Správný výběr je možný pouze na základě přesných rozměrů. Doporučujeme použít posuvné měřítko.

• vnější průměr mezikola (včetně gumy)
• šířku gumového běhounu
• vnitřní průměr otvoru nebo pouzdra

I odchylka v řádu desetin milimetru může vést k nesprávné funkci, prokluzu nebo nestabilnímu chodu.

Krok 3: Ověřte kompatibilitu s konkrétním modelem

Pokud je k dispozici servisní manuál, vždy ověřte rozměry a provedení mezikola podle konkrétního modelu přístroje. Různé modely jedné značky mohou používat odlišné konstrukce.

Krok 4: Vyhněte se univerzálním řešením

Použití „podobného“ mezikola, úpravy rozměrů nebo chemická regenerace staré gumy zpravidla nevedou k dlouhodobě dobrému výsledku. Takové postupy mohou způsobit další poškození mechaniky.

Nejčastější chyby při výběru mezikola

• výběr pouze podle fotografie - fotografie jsou ilustrační
• nezměření původního dílu
• výběr podobného typu - modelu zařízení

Doporučení

Správně zvolené mezikolo výrazně zlepší funkčnost transportu, plynulost chodu a spolehlivost přehrávání. Pokud si nejste jistí výběrem, doporučujeme nejprve ověřit kompatibilitu dílu nebo konzultovat výběr před objednáním s naší zákaznickou podporou
